XY Type Mechanical Face Seal Introduction
XY type mechanical face seal consist two asymmetric metal ring and two O rings.
The inverted seal ring design provides a considerable savings potential with respect to the cross section and the manufacturing technology.
产品描述
浮动油封概述
浮动油封由两个相同的金属钢环及两个橡胶圈组成，其工作原理是一对金属环在一对橡胶圈的支撑下与腔体形成一个封闭的空间（但不与轴接触），运转时金属环的两个经过研磨的密封表面紧密配合并相对滑动，一方面保证运行良好，另一方面有效封隔外界的灰尘、水、泥石、砂砾等，保护内部的润滑油脂不泄漏，产品类型有DO型、DF 型以及XY型。
浮动密封的优点
设计可靠、安装简单
成本低、效率高
更长的使用寿命
自动补偿轴的偏心
自我修复研磨密封面
有效的隔绝外界的灰尘、水、泥沙并保护内部的润滑油和润滑脂

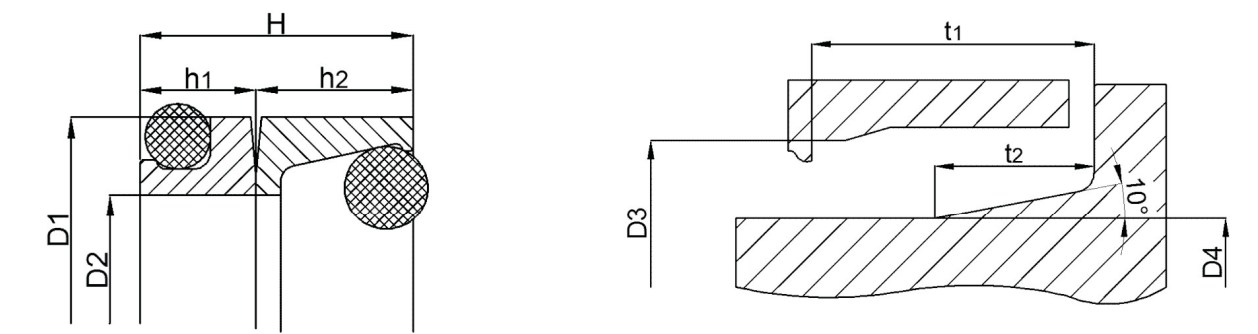

| Part No. | D1 | D2 | H | h1 | h2 | D3 | D4 | t1 | t2 |
| XY0540 | 70.3 | 54 | 32.2 | 10.2 | 22 | 70.8 | 47.5 | 35.5 | 18.1 |
| XY0660 | 82.3 | 66 | 32.5 | 10.5 | 22 | 82.7 | 59.5 | 39.5 | 22.5 |
| XY0760 | 93.3 | 76 | 32.3 | 10.3 | 22 | 92.7 | 69.5 | 39.2 | 22.5 |
| XY0820 | 99 | 82 | 30.5 | 10 | 20.5 | 98.7 | 75.5 | 39.7 | 22.5 |
| XY2167 | 237.5 | 205 | 31 | 15.1 | 15.9 | * | * | * | * |
| XY2423 | 262.8 | 242.3 | 39.6 | 19.5 | 20.1 | * | * | * | * |
| XY2500 | 270 | 250 | 25 | 10 | 15 | * | * | * | * |
| XY3270 | 354 | 327 | 33.5 | 14.5 | 19 | * | * | * | * |
